• Bereits mit der voll messtauglichen Testversion können alle Messungen durchgeführt werden.
• In Sachen Messgenauigkeit steht HobbyBox bei der Verwendung erstklassiger Soundkarten den Profiprogrammen kaum nach.
• HobbyBox läuft ab dem Betriebssystem Win98 bis Windows XP


Merkmale der Version V.5.1

Messfunktionen

• MLS Messung   , Impulsantwort
• Impulsmessung , Impulsantwort
• MLS & Impuls Mittelwertmessung bis 99
• 2-Kanal Messung mit beliebigen externen Signalen, auch Musiksignal !
• Signalgenerator  - Sinus,  Dreieck, Rechteck, Rauschen, wave Datei
• Osilloskop
• Echtzeitspektrumanalysator (bis FFT - 2048 Punkte)
• Im Echtzeit-Analyzer wählbare Frequenzauflösung bis 0,51 Hz !
• 2-Kanal TRUE Rms Pegel- und Schallpegelmesser
• Schallleistungsmessung mit Hüllflächenverfahren
• Sprungantwort
• Energie Zeit Kurve (ETC)
• Amplitudenfrequenzgang
• Zerfallsspektrum (Wasserfalldiagramm )
• Impedanzmessung mit Thiele Small Parameter (TSP)
• Klirrgangmessung & Klirrfaktormessung
• Messung von Sinusbursts

Soundkarten Unterstützung

• Sampleraten bis 96kHz möglich !  , abhängig von Soundkarte
• unterstützt 24bit und  32bit AD/DA Wandler Soundkarten
• unterstützt SPDIF Digitaleingang von Soundkarten
• Sicherheitsstummschaltung nach Ende der Messung
• frei wählbare Mixerregler Zuweisung (sehr hilfreich bei Soundkartenproblemen)
• Kanal getrennte Pegelkalibrierung, dadurch nun auch vorgesetzter Spannungsteiler an nur einem Kanal möglich, was die Messung höherer  Endstufenspannungen gestattet.
• Mischbetrieb von 2 verschiedenen Audiokarten

Datei Import / Export

• ASCII  Datenexport nach WinBoxsimu, Speaker , Lasip und AudioCad
• ASCII - Export nach LspCad und MLSSA
• ASCII Datenexport frei einstellbar für beliebige Programme
• Import beliebiger ASCII  Daten
• Kopie aller Diagramme in Zwischenablage

Mikro Unterstützung

• Import von beliebigen Mikrofrequenzgängen im ASCII Format
• Mikrokalibrierung des Übertragungsfaktor mV/Pa
• Beliebige Mikrofrequenzgangeingaben auch zwischen den Terzfrequenzen.

umfangreiche Kalibrierungen

• MLS-Kalibrierung (Ausmessen des Soundkartenfrequenzgangs)
• Impedanzkalibrierung
• Klirrgangkalibrierung
• Mikropegelkalibrierung
• Pegelkalibrierung



Hardware und Software Voraussetzungen

• Ab Pentium III oder  K7 Prozessor  ab 500 MHz oder höher
• 128 MB besser 256
• 40 MB Festplattenplatz
• Betriebssystem ab  Windows 98 , ME , Windows 2000, Windows XP
• Soundblaster 16, Pro oder PCI  kompatible fullduplex fähige Soundkarte
• Meßmikrofon
• externer Mikrofonverstärker (empfohlen , keine Bedingung)
• Endverstärker mit linearen Frequenzgang, falls keiner auf Soundkarte
• bei Impedanzmessung Vorwiderstand ca. 10 - 47 Ohm , je nach Soundkarte
• Kabel  3,5" Stereo Klinkenstecker ---> auf 2 Cinch-Stecker
• Kabel  3,5" Stereo Klinkenstecker ---> auf 2 Cinch-Buchsen

Bsp. Echtzeit Spektrumanalysator ( RTA ) mit übersteuerten Signal um Oberwellen zu erzeugen

Beispiel des 2-Kanal Pegelmesser TRUE Rms und Schallpegelmessers

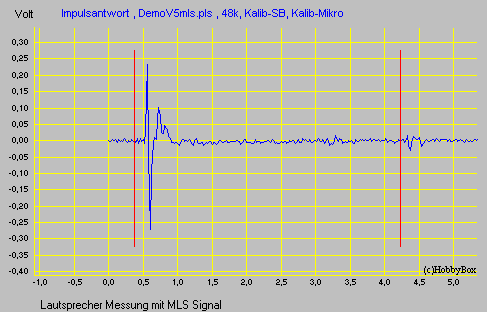

Beispiel einer Impulsantwortmessung eines 2-Wege Lautsprechers

Beispiel eines Frequenz- und Phasenganges eines 2-Wege Lautsprechers

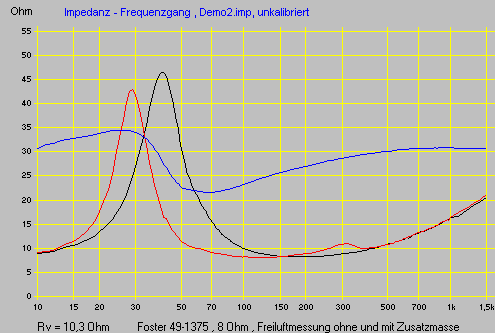

Beispiel einer Impedanzmessung eines Tieftonlautsprechers

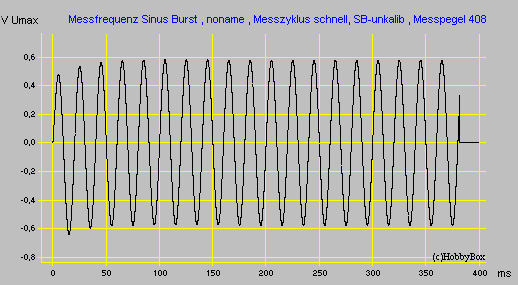

Beispiel einer Sinusburstmessung einer Soundkarte

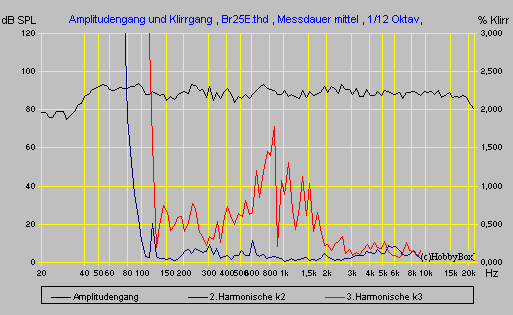

Beispiel einer Klirrgangmessung eines Lautsprechers

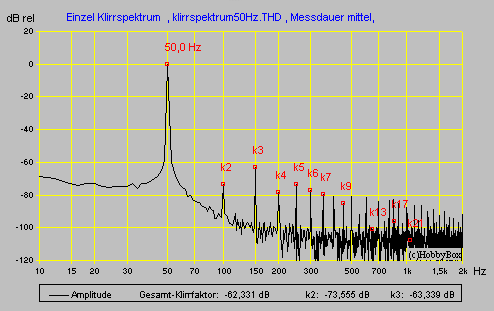

 Beispiel der Einzelklirrfaktormessung in der V.5.1b

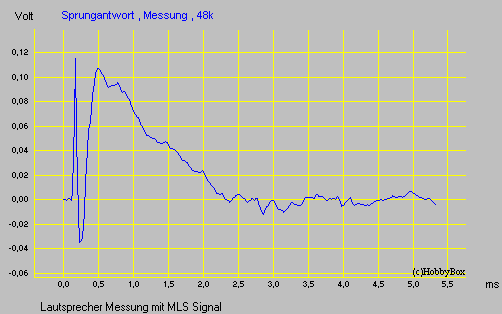

Beispiel einer Sprungantwort eines Lautsprechers

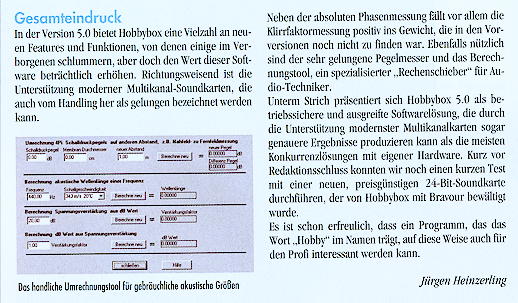

 Testurteil der Zeitschrift Klang und Ton
